제품 상세 정보:
|
|
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Sanxin |
| 인증: | ISO 9001:2015 |
| 모델 번호: | SX1320 |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1 |
| 배달 시간: | 5-30 일 |
| 지불 조건: | T/T, 서부 동맹, L/C |
|
상세 정보 |
|||
| 쉐이핑 모드: | 펀칭 금형, 다이 캐스팅, 냉간 헤딩 다이, 블로잉 금형, 압축 금형 | 제품 소재: | 강철, 금속, 텅스텐 카바이드, SKD11, HSS |
|---|---|---|---|
| 제품명: | 텅스텐 카바이드 모양의 카바이드 펀치 및 다이, 펀치 핀 | 애플리케이션: | 마이닝, 산업, 형성, 다이 곰팡이 용 곰팡이 부품, 펀치 |
| 용인: | +/-0.002,±0.002,0.01mm, 반제품 및 완성된 카비 다이 제공 가능, 둘 다 공백 | 등급: | YG6/YG8/YG10X/YG20C,YG6X.YG8.YG11.YG15.YG20.YG16C.YG18C. YG20C.YG22C. YG25C, 맞춤형, YG3/YG6/YG8/YG11/Y |
| 표면: | 가공 또는 공백, 광택 처리, 연삭, 요청에 따라 공백 | 모양: | 불규칙하고 냉간 헤딩 다이, 원형 /cylinder |
| 크기: | 사용자 정의, 도면 제공, OEM은 허용됩니다 | 코팅: | 코팅 없음, TIALIN(검정색),TiN/TiCN/TiAlN.,TiN/TiCN/AlTiN,TICN(회색) |
| 맞춤형: | 사용 가능하고 허용됩니다 | ||
| 강조하다: | HRA 89-92 경도의 텅스텐 카바이드 펀치,정밀 텅스텐 카바이드 펀치 ±0.002mm,냉간 압조 스탬핑용 텅스텐 카바이드 펀치 |
||
제품 설명

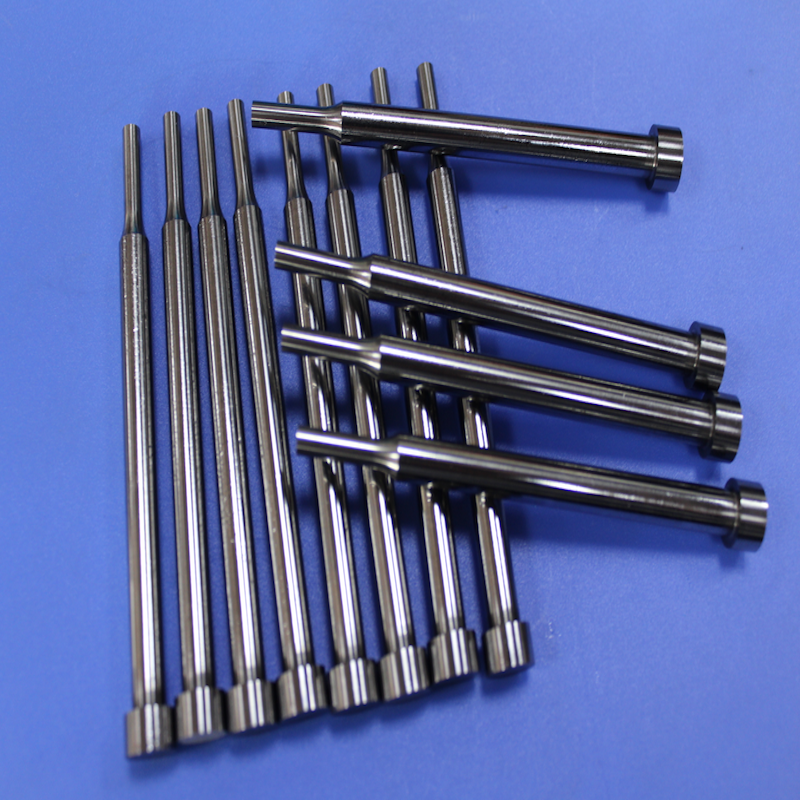

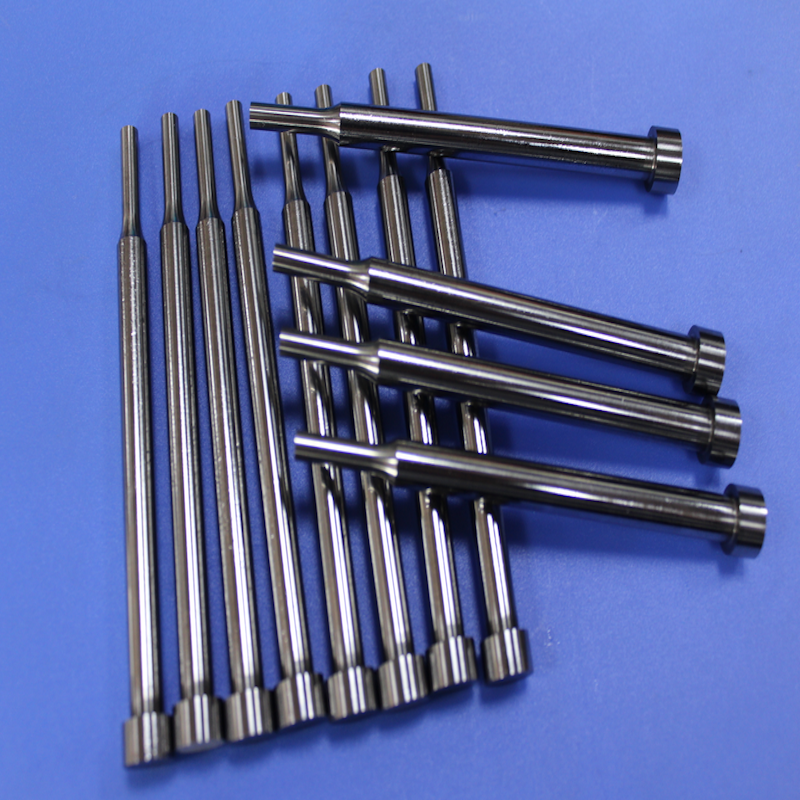

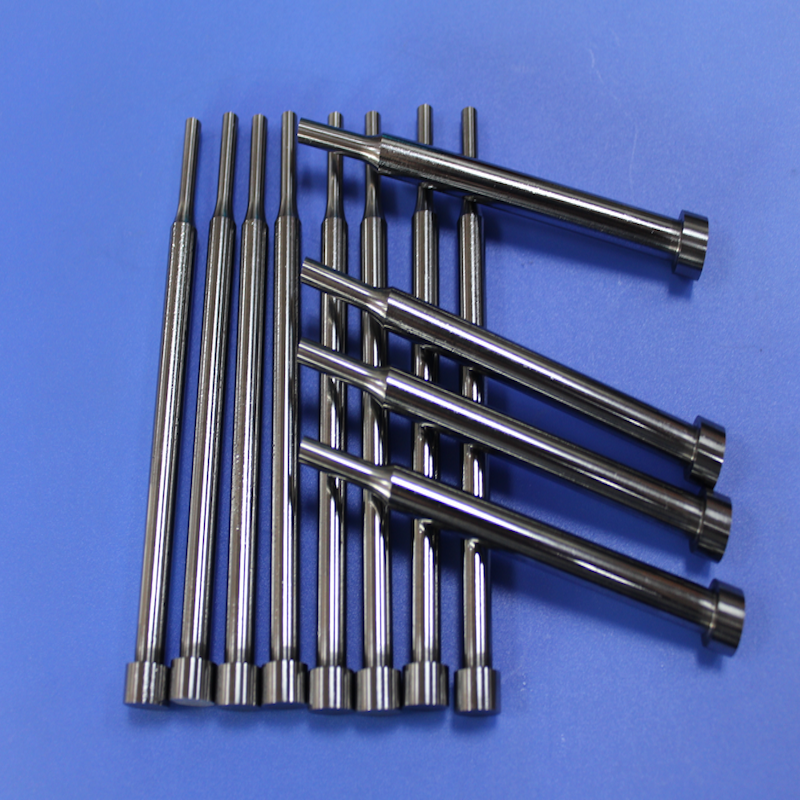

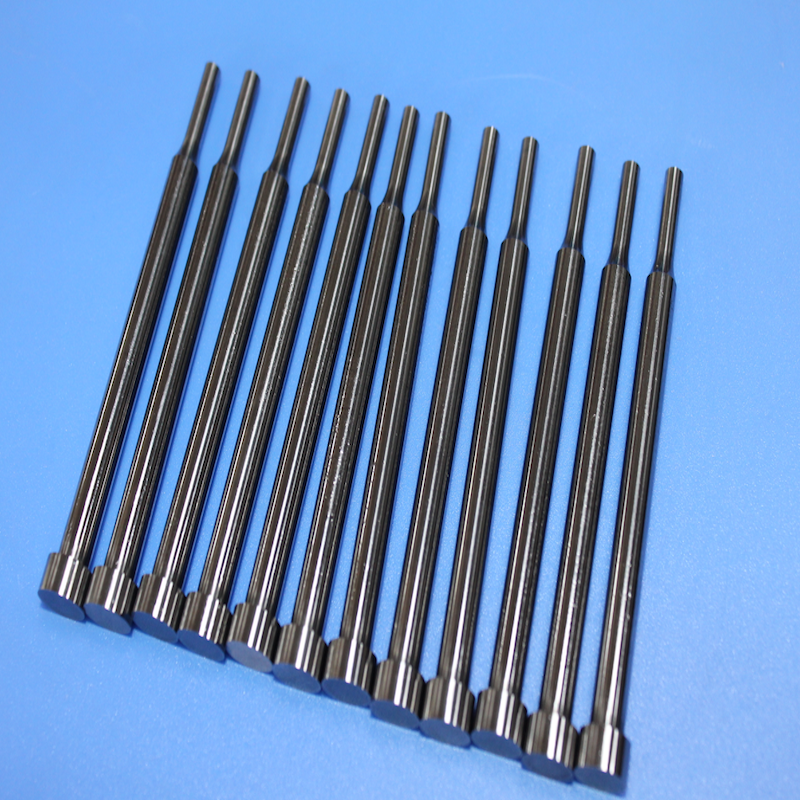

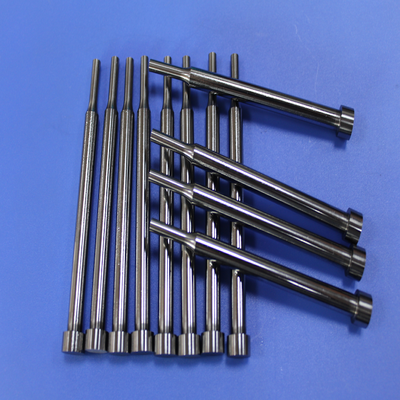

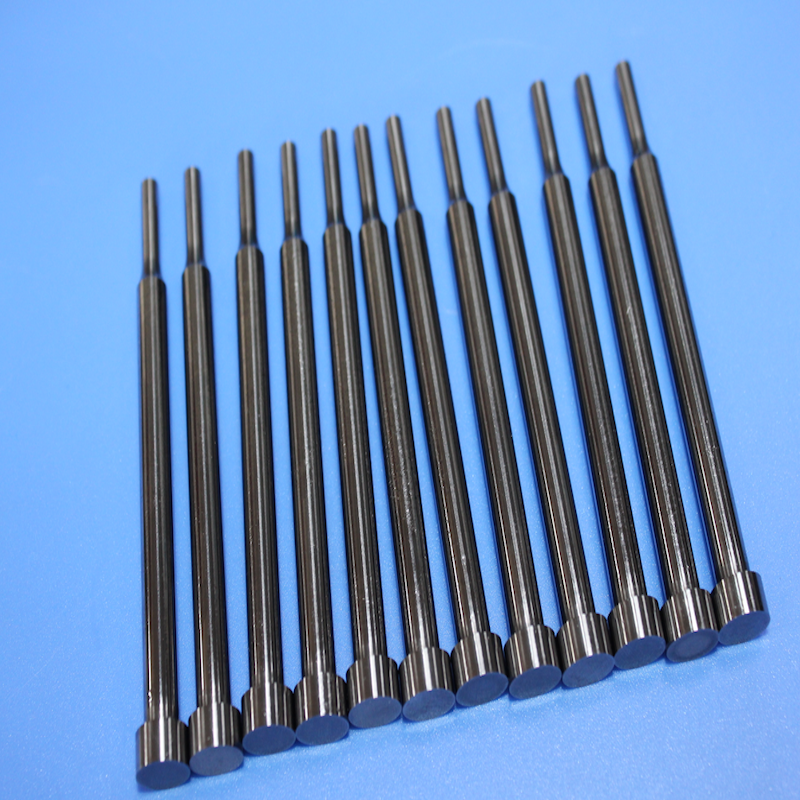

대량 금속 스탬핑 및 냉간 성형에서 펀치는 각 프레스 스트로크로 재료를 분리, 성형 또는 처리하는 중요한 구성 요소입니다. 펀치가 조기에 마모되거나 예기치 않게 고장이 나거나 일관되지 않은 부품이 생산되면 가동 중지 시간, 불량품 및 생산성 손실로 인한 비용이 즉시 크게 증가합니다. 당사의 텅스텐 카바이드 펀치는 스탬핑 작업에서 안정적이고 내구성이 뛰어난 핵심 구성 요소가 되도록 세심하게 설계되었습니다. 이 펀치는 분말 야금 및 정밀 연삭 공정을 사용하여 고급 초경합금으로 제조되어 고속 스탬핑, 냉간 압조 및 정밀 성형 응용 분야에 필요한 매우 높은 경도, 우수한 내마모성 및 미크론 수준의 정밀도를 제공합니다. 초경합금 펀치, 초경합금 스탬핑 펀치 또는 텅스텐강 펀치라고도 알려진 텅스텐 카바이드 펀치는 기존 공구강 펀치가 충분한 서비스 수명이나 치수 안정성을 제공할 수 없는 응용 분야의 업계 표준입니다. 텅스텐 카바이드(WC-Co)는 텅스텐 카바이드 분말을 금속 바인더(일반적으로 코발트)와 혼합하고 고온에서 소결하는 분말 야금법으로 생산되는 복합 재료입니다. 이 공정을 통해 뛰어난 기계적 특성을 지닌 재료가 생성됩니다. 당사의 펀치는 엄격한 치수 공차로 제조됩니다. 이러한 수준의 정밀도는 고속 다중 캐비티 스탬핑 작업에서 일관된 부품 품질, 불량률 감소, 안정적인 성능을 보장합니다. 텅스텐 카바이드 펀치는 여러 등급으로 제공되며 각 등급은 특정 응용 분야에 최적화되어 있습니다. 일반적인 등급은 다음과 같습니다: 텅스텐 카바이드 펀치는 여러 제조 부문에 걸쳐 필수 구성 요소입니다. 텅스텐 카바이드 펀치는 훨씬 더 높은 경도(HRA 89-92 대 HRC 58-62), 5-8배 더 높은 내마모성, 연속 작동 시 30배 더 긴 사용 수명을 제공합니다. 공구 수명과 치수 일관성이 중요한 대량 생산에 이상적입니다. 얇은 재료의 정밀 블랭킹을 위해서는 다음을 선택하십시오.YG6 또는 YG6X(더 높은 경도). 일반 스탬핑의 경우,와이지에잇균형 잡힌 내마모성과 인성을 제공합니다. 냉간압조 및 충격하중이 있는 무거운 스탬핑의 경우 다음을 선택하십시오.YG15 또는 YG20(더 높은 인성). 우리는 ±0.002mm 표준의 직경 공차를 달성하며 고정밀 응용 분야에는 ±0.001mm를 사용할 수 있습니다. 표면 마감은 경면 연마를 통해 Ra 0.2 이상에 도달할 수 있습니다. 연속 스탬핑 작업에서 텅스텐 카바이드 펀치는 다음을 달성할 수 있습니다.강철 펀치 수명의 30배. 실제 수명은 특정 용도, 스탬핑되는 재료 및 작동 조건에 따라 달라집니다. 예. 텅스텐 카바이드 펀치는 고속 스탬핑 작업을 위해 특별히 설계되어 분당 100-300스트로크의 속도에서 치수 안정성과 절삭날 선명도를 유지합니다. 예. 우리는 맞춤형 팁 프로파일, 계단형 디자인 및 특수 형상을 포함하여 귀하의 정확한 사양에 맞는 펀치를 제조합니다. 신속한 견적을 받으려면 도면이나 요구 사항을 알려주십시오.텅스텐 카바이드 펀치 마모가 심한 툴링 응용 분야를 위한 정밀 스탬핑 및 콜드 헤딩 펀치
제품 개요: 스탬핑 다이의 정밀 코어
재료 과학
재산
텅스텐 카바이드 펀치
기존의 스틸 펀치
혜택
경도
HRA 89-92(HRC 87-92와 동일)
HRC 58-62
우수한 내마모성—예리한 절삭날을 유지합니다.
내마모성
5-8× 강철
기준선
30배 더 긴 서비스 수명연속 작동 중
압축강도
≥4,000MPa
~2,000MPa
높은 스탬핑력을 견딤변형 없이
밀도
14.0-15.0g/cm3
~7.8g/cm³
더 높은 질량—고속 작동 시 안정성이 향상됩니다.
부식 저항
훌륭한
보통의
녹슬지 않음—습하거나 냉각수가 풍부한 환경에 이상적
미크론 수준의 정밀도
등급 선택 가이드
등급
화장실 (%)
공동 (%)
밀도(g/cm3)
경도(HRA)
TRS(MPa)
최고의 애플리케이션
YG6
94
6
14.5-14.9
~89.5
~1,380
일반 스탬핑, 박판 블랭킹
YG6X
94
6
14.6-15.0
~91
~1,500
정밀 스탬핑, 파인 블랭킹
와이지에잇
92
8
~14.8
~89.5
~2,200
견고한 스탬핑, 충격 방지 애플리케이션
YG15
85
15
~14.0
~87.5
~2,800
냉간압조, 대형응력 스탬핑, 단조공구
YG20
80
20
~13.5
~85.5
~3,200
강한 충격, 시계 부품, 작은 나사
선택 지침
주요 응용 분야 및 산업
자동차 제조
전자 및 전기
가전제품
항공우주 및 방위
의료기기
일반 금속 가공
자주 묻는 질문(FAQ)
Q1: 텅스텐 카바이드 펀치와 강철 펀치의 차이점은 무엇입니까?
Q2: 지원하려면 어떤 등급을 선택해야 합니까?
Q3: 어떤 허용 오차를 달성할 수 있습니까?
Q4: 텅스텐 카바이드 펀치는 강철에 비해 얼마나 오래 지속됩니까?
Q5: 이 펀치는 고속 스탬핑에 적합합니까?
Q6: 맞춤형 펀치 형상을 제공합니까?
