제품 상세 정보:
|
|
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Sanxin |
| 인증: | GB/T 19001-2016/ISO 9001:2015 |
| 모델 번호: | SX1337 |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 2 |
| 배달 시간: | 5-30 일 |
| 지불 조건: | T/T,L/C |
|
상세 정보 |
|||
| 요소: | 화장실 + 화장실 | 서비스: | OEM 및 ODM |
|---|---|---|---|
| 크기 번호: | OEM 허용 | 증명서: | ISO 9001 |
| 애플리케이션: | 절단 도구, 마모 부품, 광산 도구 | ISO: | K10,K20,K30 |
| 로고 인쇄: | 로고 인쇄 없이 | 배송: | 7~25일 내 빠른 배송 |
| 압축강도: | 3,300 MPa | 서비스: | 24시간 |
| 회사 유형: | 제조업자 | 재료: | 100% 버진 텅스텐 카바이드,100% 버진 원료,텅스텐 카바이드 WC+Co,WC+CO 좋은 원료,100% 오리지널 카바이드 |
| 크기: | OEM 허용, 도면 제공, 고객이 제공한 도면에 따라 맞춤형, ASP-08-100-M4 ~ ASP-32-450-M16 | 이점: | 제조업체, 20년 이상의 경험, HIP 소결, 내구성, 빠른 배송 |
| 밀도: | 14.5g/cm3,14.8 | ||
| 강조하다: | 정밀 접지 텅스텐 카바이드 샤프트,아크 그루브 텅스텐 카바이드 그루브 실린더,내마모성 텅스텐 카바이드 샤프트 착용 |
||
제품 설명

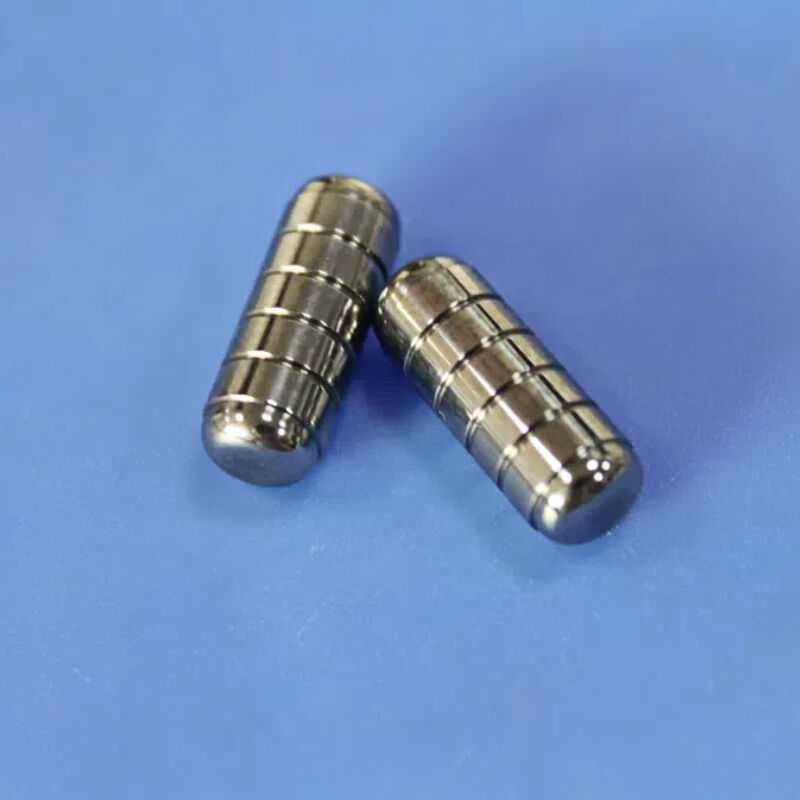

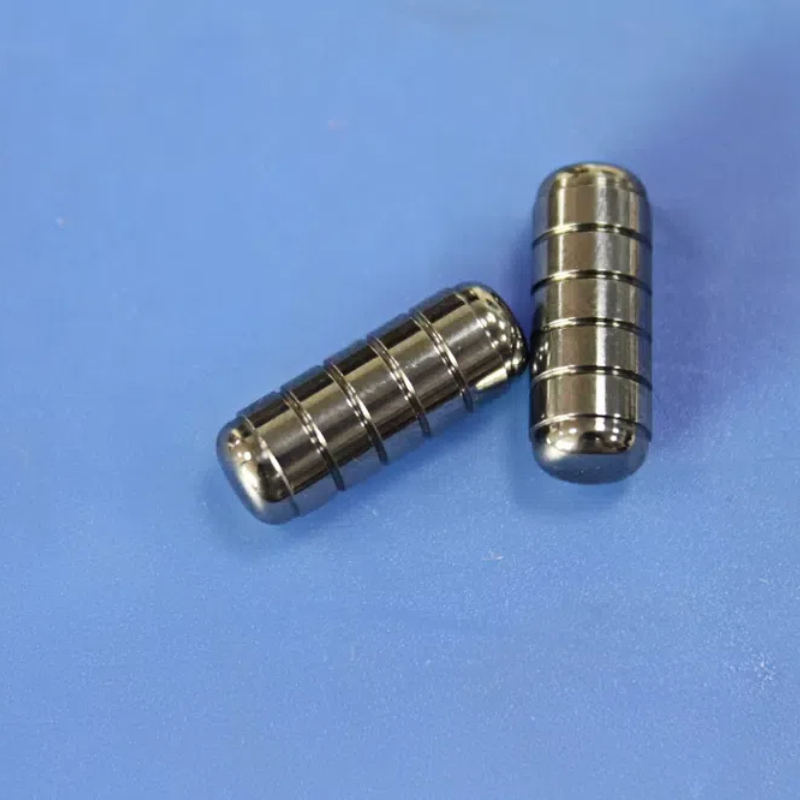

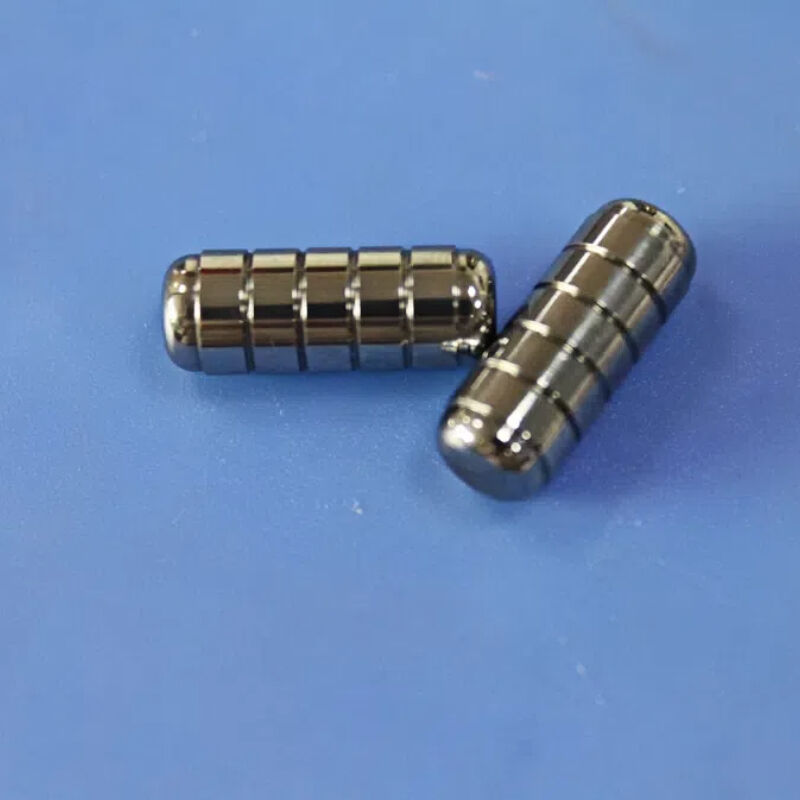

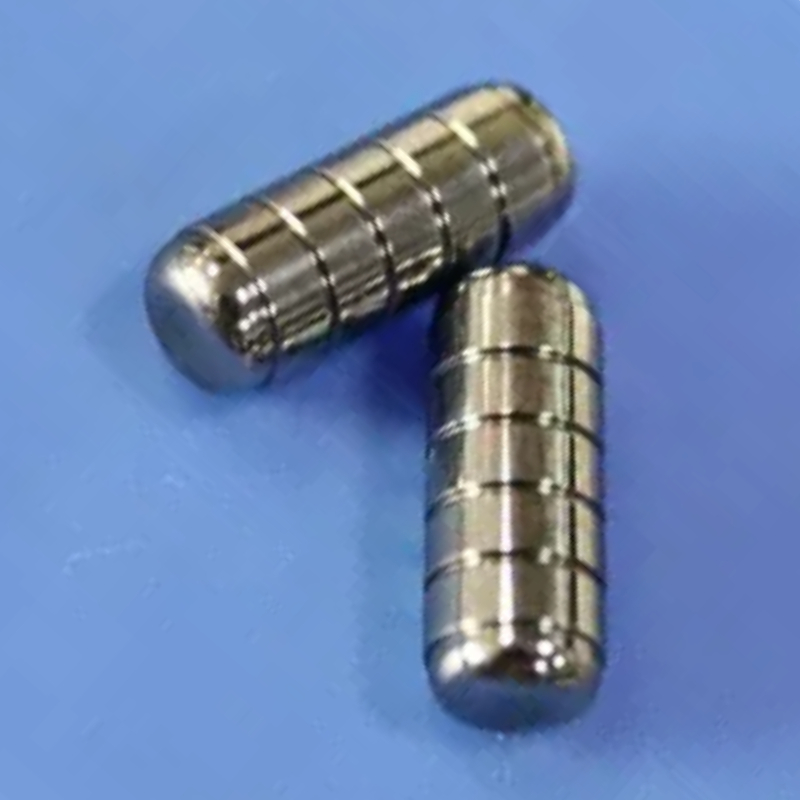

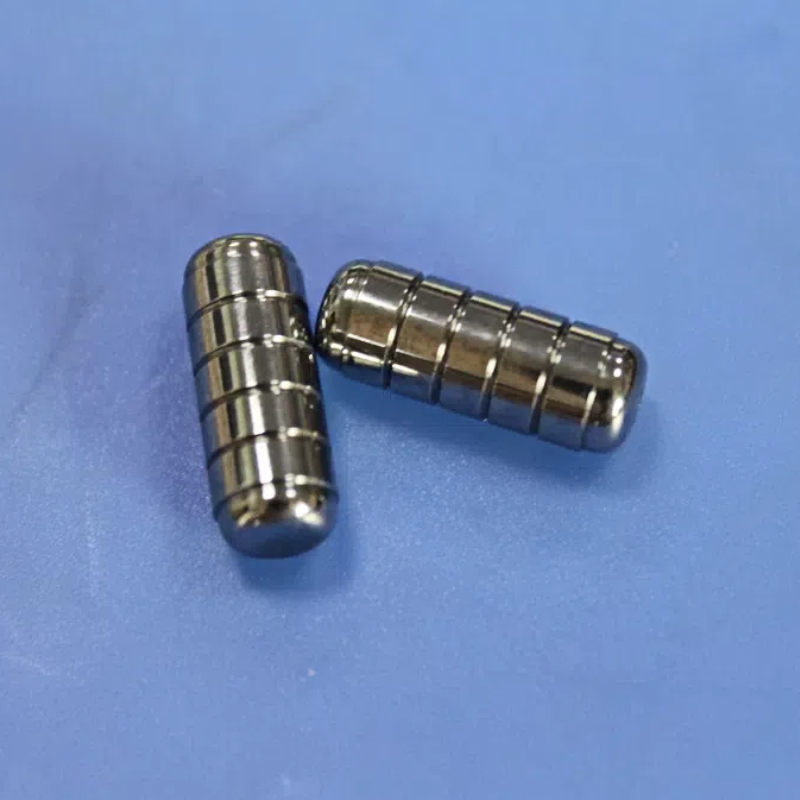

이 텅스텐 카바이드 아크 홈 샤프트는 정밀하게 가공된 부품으로, 원통형 표면에 여러 개의 반지름(호 모양) 홈이 가공되어 있으며, 구형/반지름 끝이 프로파일을 완성합니다. 정밀하게 간격을 두고 부드럽게 윤곽이 잡힌 홈이 샤프트 본체를 따라 배열된 독특한 형상은 정밀 기계 조립에서 여러 가지 중요한 기능을 수행합니다.
표준 원통형 샤프트나 계단식 샤프트와 달리, 이 부품의 특징은 외경에 정밀하게 연마된 호 모양의 환형 홈 시리즈입니다. 이 홈은 표면 접촉 면적을 줄이고, 윤활 또는 유체 통과를 위한 채널을 제공하며, 맞물리는 부품 내에서 정밀한 축 방향 위치 지정 또는 결합을 가능하게 합니다. 구형 끝은 날카로운 모서리를 제거하여 응력 집중을 줄이고 부드러운 삽입 또는 결합을 용이하게 합니다.
분말 야금, 등압 성형 및 정밀 다이아몬드 연마를 통해 프리미엄 텅스텐 카바이드(WC-Co)로 제조된 이 샤프트는 까다로운 산업 환경에서 장기간 안정적인 작동에 필요한 탁월한 경도, 내마모성 및 치수 안정성을 제공합니다.
| 특징 | 기능 | 설계 중요성 |
|---|---|---|
| 호 모양의 환형 홈 | 샤프트 본체를 따라 여러 개의 반지름 홈 | 접촉 면적 감소, 윤활 채널 제공, 유체 통과 또는 축 방향 위치 지정 가능 |
| 구형/반지름 끝 | 부드럽고 둥근 끝 프로파일 | 응력 집중 제거; 부드러운 삽입 및 결합 용이 |
| 거울 연마 표면 | 모든 기능 표면 | 마찰 감소, 재료 부착 방지, 내마모성 향상 |
| 정밀 연마 홈 | 엄격하게 제어된 홈 깊이 및 간격 | 가이드, 위치 지정 또는 유량 제어 응용 분야에서 일관된 성능 보장 |
| 산업 | 응용 분야 | 이 홈 샤프트가 필요한 이유 |
|---|---|---|
| 유압 및 공압 시스템 | 밸브 스풀, 유량 제어 샤프트, 압력 보상 요소 | 아크 홈은 제어된 유체 통과 및 압력 균형 제공 |
| 정밀 기계 | 가이드 핀, 위치 지정 샤프트, 내마모성 작동 요소 | 홈 설계는 마찰 감소 및 윤활 채널 제공 |
| 자동차 | 변속기 밸브 스풀, 연료 분사 부품, 펌프 샤프트 | 까다로운 유체 환경에서 높은 내마모성 |
| 의료 기기 | 수술 기구 샤프트, 카테터 가이드 부품, 전달 메커니즘 | 구형 끝은 부드러운 삽입 용이; 생체 적합성을 위한 거울 마감 |
| 반도체 및 전자 제품 | 정밀 위치 지정 핀, 비자성 내마모 부품(WC-Ni 옵션) | 비자성 등급 사용 가능; 정렬을 위한 정밀 홈 |
| 일반 산업 | 펌프, 압축기 및 밸브용 내마모 핀, 가이드 샤프트 및 부싱 | 연마성 및 부식성 환경에서 서비스 수명 연장 |
아크 홈 샤프트(圆弧槽轴)는 원통형 표면에 여러 개의 반지름 홈이 가공된 정밀 부품입니다. 일반적으로 유압, 공압 및 정밀 기계 시스템에서 밸브 스풀, 가이드 핀, 유량 제어 샤프트 또는 내마모성 작동 요소로 사용됩니다.
아크 홈은 여러 기능을 수행합니다. 표면 접촉 면적을 줄여(마찰 감소), 윤활 또는 유체 통과를 위한 채널을 제공하고, 정밀한 축 방향 위치 지정을 가능하게 하며, 밸브 응용 분야에서 제어된 유체 흐름을 허용합니다.
표준 직경 공차는 ±0.002mm, 홈 공차는 ±0.005mm, 동심도는 0.003mm 이하를 달성합니다. ±0.001mm까지의 고정밀 옵션도 가능합니다.
