정밀 텅스텐 탄화물 다이 커스텀 Mold K10-K30 등급

제품 설명

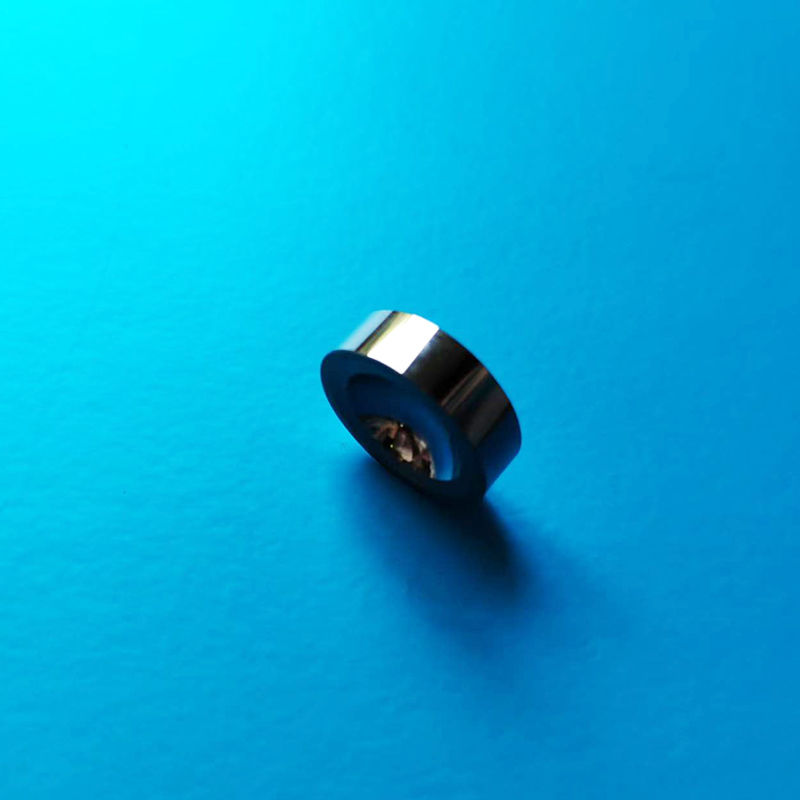

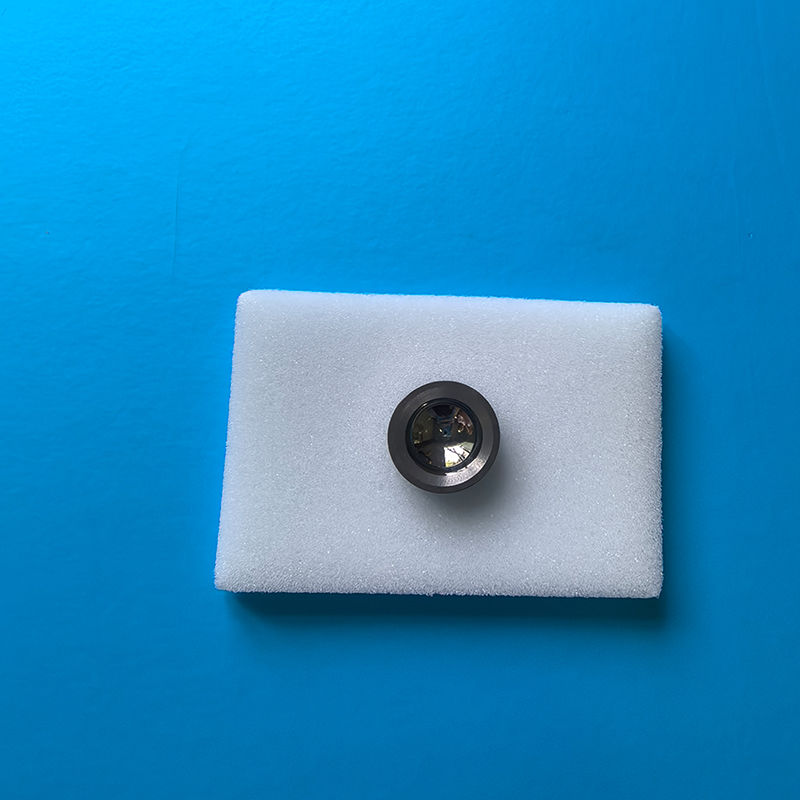

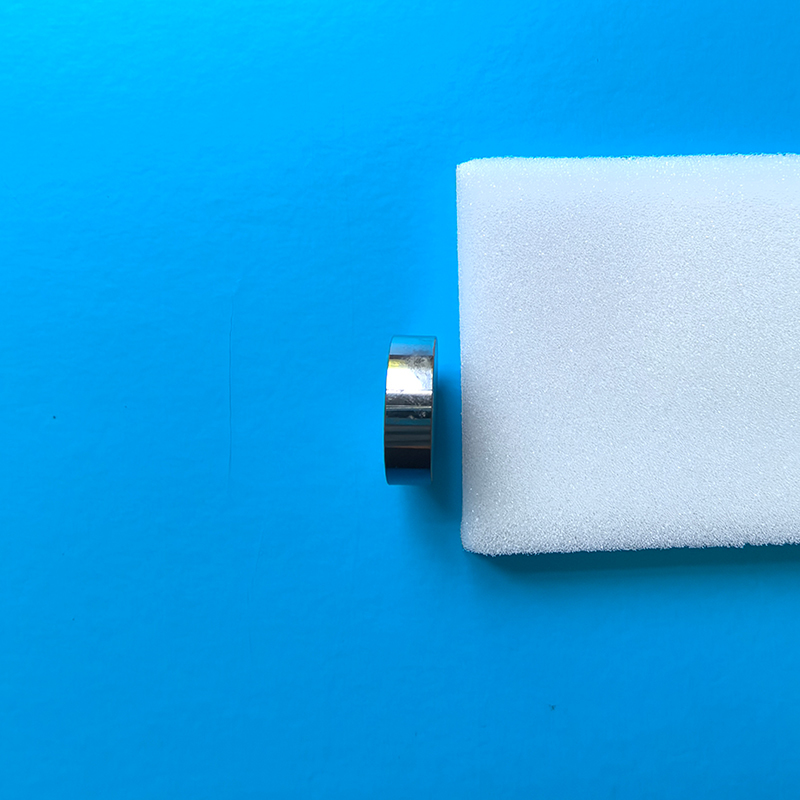

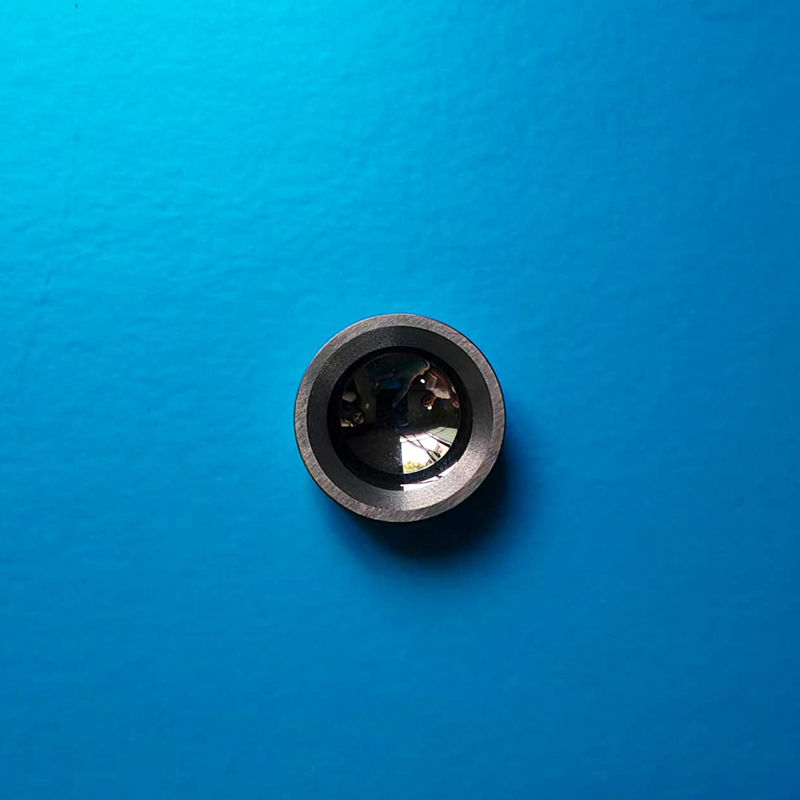

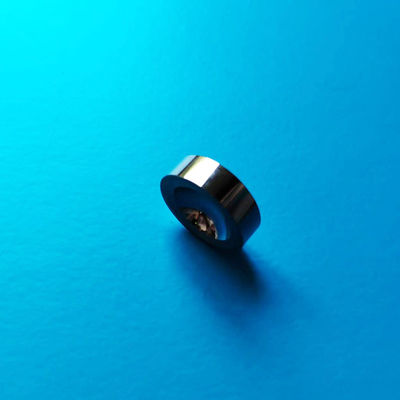

매끄러운 오목 아크가 있는 정밀 텅스텐 카바이드 다이

제품 개요

텅스텐 카바이드(WC-Co) 다이는 텅스텐 카바이드를 기본 재료로 하고 코발트를 바인더로 하는 경합금 금형입니다. 금속 스탬핑, 드로잉 및 성형 응용 분야에 널리 사용됩니다. 주요 특징은 다음과 같습니다.

• 초고경도 (≥90 HRA), 강철 금형보다 훨씬 뛰어난 내마모성;
• 고온 저항 (최대 600°C+의 작동 온도), 고속 연속 가공에 적합;
• 연장된 수명, 기존 금형보다 5~10배 더 길어 가동 중단 시간을 줄입니다.
• 정밀 성능, 정밀 부품(예: 전기 커넥터, 마이크로 베어링)에 이상적입니다.

일반적인 응용 분야

• 금속 드로잉 다이: 스테인리스강, 구리 합금 등의 딥 드로잉용;
• 스탬핑 다이: 고경도 재료(예: 규소강, 티타늄 합금)의 정밀 블랭킹;
• 냉간 단조 다이: 볼트/너트 냉간 성형;
• 특수 산업: 항공우주 엔진 부품, 의료 기기 성형.

제품 장점

• 맞춤형 디자인: 비표준 캐비티 형상 지원;
• 표면 처리: 마찰 감소를 위한 선택적 미러 연마(Ra≤0.05μm) 또는 코팅(TiN, DLC);
• 구조 최적화: 고응력 하에서 균열을 방지하는 사전 응력 링 설계.

가공 과제: 정밀 오목 아크 제작

1. 주요 어려움

• 경질 재료 가공: 텅스텐 카바이드의 경도(다이아몬드에 가까움)로 인해 공구 마모가 빠르게 발생합니다.
• 아크 정밀도 요구 사항: 좁은 반경 공차(±0.005mm) 및 표면 조도(Ra≤0.1μm);
• 복잡한 형상: 깊은 캐비티 및 다중 반경 전환(예: 필렛)은 공구 진동/치핑을 유발합니다.

2. 솔루션

• 특수 공정:
• 슬로우 와이어 EDM(거칠게 하기): Ø0.03mm 몰리브덴 와이어 사용, 정확도 ±0.002mm;
• EDM 싱킹(마무리): 다축 가공을 사용한 맞춤형 구리/흑연 전극;
• 다이아몬드 연삭(최종): 레진 결합 다이아몬드 휠, 이송 속도 ≤1μm/패스.
• 보조 기술:
• 3D 스캔 검사: 경로 수정을 위한 실시간 CAD 모델 비교;
• 응력 완화 열처리: 가공 후 변형 방지.

3. 품질 관리

• 치수 검사: 전체 프로파일 CMM 스캔;
• 표면 무결성: 미세 균열 감지를 위한 백색광 간섭계;
• 수명 테스트: 시뮬레이션된 작동 피로 테스트.
